电气图基础知识

来源::未知 | 作者:网络版金鲨银鲨|官网游戏APP下载* | 本文已影响
内容提要本章是电气制图的基础知识,重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。
通过本章学习,应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令,能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
1.1电气工程CAD制图规范
电气工程设计部门设计、绘制图样,施工单位按图样组织工程施工,所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定,本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。
1.1.1图纸的幅面和格式
1.图纸的幅面
绘制图样时,图纸幅面尺寸应优先采用表1-1中规定的的基本幅面。
1-1 图纸的基本幅面及图框尺寸  代号 B×L a c e             mm

幅面
代号
A0 A1 A2 A3 A4
B×L 841×1189 594×841 420×594 297×420 210×297
a 25
c 10 5
e 20 10

其中:ace为留边宽度。 图纸幅面代号由“A”和相应的幅面号组成,即A0A4。基本幅面共有五种,其尺寸关系如图1-1所示。
幅面代号的几何含义,实际上就是对0号幅面的对开次数。如A1中的“1”,表示将全张纸(A0幅面)长边对折裁切一次所得的幅面;A4中的“4”,表示将全张纸长边对折裁切四次所得的幅面,如图1-1所示。
必要时,允许沿基本幅面的短边成整数倍加长幅面,但加长量必须符合国家标准(GB/T14689—93)中的规定。

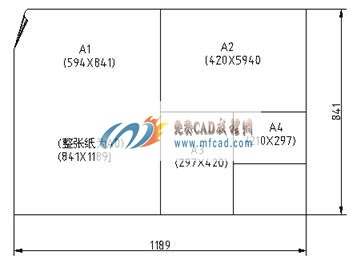

                                                                                         1-1  基本幅面的尺寸关系
图框线必须用粗实线绘制。图框格式分为留有装订边和不留装订边两种,如图1-2和图1-3所示。两种格式图框的周边尺寸ace见表1-1。但应注意,同一产品的图样只能采用一种格式。

a)横装                          b)竖装

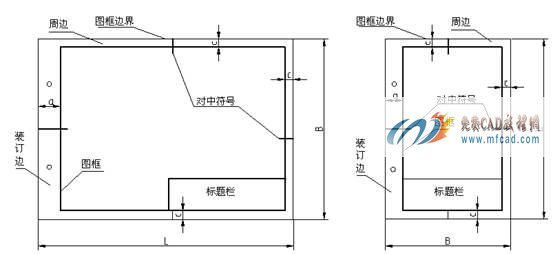

                                 图1-2  留有装订边图样的图框格式

                               (a)横装                             b)竖装

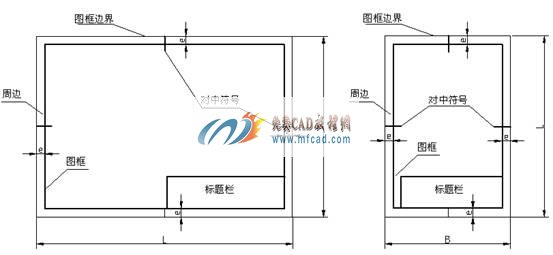

                              图1-3  不留装订边图样的图框格式
国家标准规定,工程图样中的尺寸以毫米为单位时,不需标注单位符号(或名称)。如采用其他单位,则必须注明相应的单位符号。本书的文字叙述和图例中的尺寸单位为毫米,均未标出。
图幅的分区,为了确定图中内容的位置及其他用途,往往需要将一些幅面较大的内容复杂的电气图进行分区,如图1-4所示。
图幅的分区方法是:将图纸相互垂直的两边各自加以等分,竖边方向用大写拉丁字母编号,横边方向用阿拉伯数字编号,编号的顺序应从标题栏相对的左上角开始,分区数应为偶数;每一分区的长度一般应不小于25mm,不大于75 mm,对分区中符号应以粗实线给出,其线宽不宜小于0.5 mm
图纸分区后,相当于在图样上建立了一个坐标。电气图上的元件和连接线的位置可由此“坐标”而唯一地确定下来。

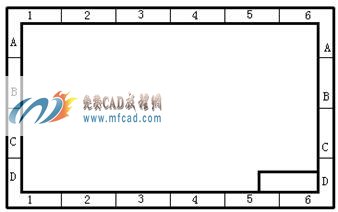

1-4图幅的分区
2.标题栏
标题栏是用来确定图样的名称、图号、张次、更改和有关人员签署等内容的栏目,位于图样的下方或右下方。图中的说明、符号均应以标题栏的文字方向为准。
目前我国尚没有统一规定标题栏的格式,各设计部门标题栏格式不一定相同。通常采用的标题栏格式应有以下内容:设计单位名称、工程名称、项目名称、图名、图别、图号等。电气工程图中常用图1-5所示标题栏格式,可供读者借鉴。

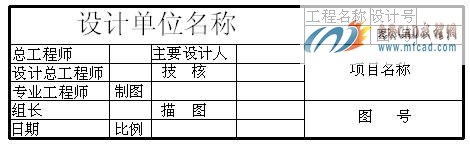

1-5标题栏格式
学生在作业时,采用图1-6所示的标题栏格式。

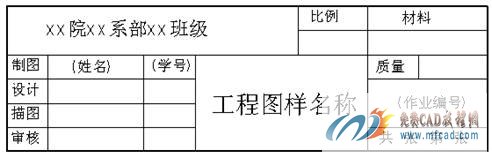

1-6作业用标题栏
